شرح المكونات الرئيسية لبطارية الليثيوم

A بطارية ليثيوم أيون هو نظام كهروكيميائي معقد يتكون من عدة مكونات أساسية تعمل معًا لتخزين الطاقة الكهربائية وإطلاقها. فيما يلي شرح للمكونات الرئيسية:

1. الكاثود (القطب الموجب)

• المادة: عادةً ما تكون أكسيد معدن الليثيوم (مثل LiCoO₂، LiFePO₄، NMC، NCA).

• الوظيفة: تخزين أيونات الليثيوم عند تفريغ البطارية. ويحدد اختيار مادة الكاثود سعة البطارية وجهدها واستقرارها.

• التأثير: توفر المواد المختلفة مفاضلات بين كثافة الطاقة والسلامة والتكلفة.

2. المصعد (القطب السالب)

• المادة: تقليدياً الجرافيت، ولكن الأنودات القائمة على السيليكون تظهر للحصول على سعة أعلى.

• الوظيفة: استضافة أيونات الليثيوم أثناء الشحن (عن طريق الإقحام أو السبك). يؤثر تركيب المصعد على سرعة الشحن وعمر الدورة.

• ملاحظة: أثناء عملية التفريغ، تنتقل أيونات الليثيوم من المصعد إلى المهبط.

3. الإلكتروليت

• التركيب: ملح الليثيوم (مثل LiPF₆) مذاب في مذيبات عضوية (مثل كربونات الإيثيلين).

• الوظيفة: توصيل أيونات الليثيوم بين الكاثود والأنود مع منع تدفق الإلكترونات (تنتقل الإلكترونات خارجيًا عبر الدائرة).

• التحدي: يجب أن يكون مستقرًا، وغير قابل للاشتعال، ويعمل ضمن نطاق واسع من درجات الحرارة. ويجري تطوير إلكتروليتات الحالة الصلبة لتعزيز السلامة.

4. فاصل

• المادة: غشاء بوليمر مسامي (مثل البولي إيثيلين أو البولي بروبيلين).

• الوظيفة: يفصل فعلياً بين الكاثود والأنود لمنع حدوث دوائر قصر مع السماح بنقل الأيونات عبر مسامه.

• الخاصية الحرجة: القدرة على الإغلاق الحراري (تغلق المسام عند درجات الحرارة العالية لإيقاف التفاعلات).

5. جامعات التيار

• جانب الكاثود: رقائق الألومنيوم (خفيفة الوزن ومستقرة عند الفولتية العالية).

• جانب الأنود: رقائق نحاسية (موصلة ومقاومة للتفاعل مع الليثيوم).

• الوظيفة: جمع ونقل الإلكترونات بين الأقطاب الكهربائية والدائرة الخارجية.

6. مواد رابطة ومضافات موصلة

• المادة الرابطة: (مثل PVDF) تربط جزيئات المادة الفعالة معًا وعلى جامع التيار.

• المواد المضافة الموصلة: (مثل الكربون الأسود) تعمل على تحسين موصلية القطب الكهربائي.

• الدور: ضمان السلامة الهيكلية وتدفق الإلكترونات بكفاءة داخل الأقطاب الكهربائية.

7. الغلاف

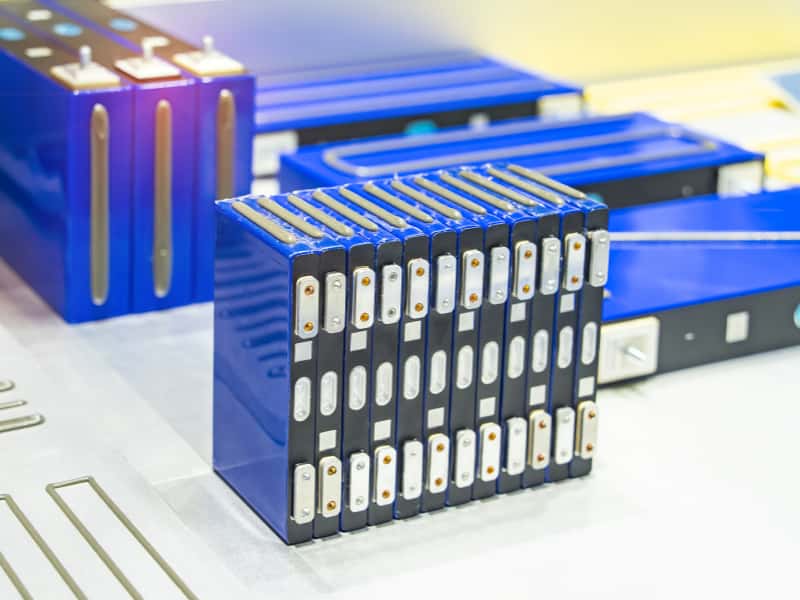

التطبيق في السيارات الكهربائية: هذه الأفراد خلايا بطارية السيارة من نوع ليثيوم أيون يتم دمجها بشكل معياري في حزم كبيرة. واعتماداً على متطلبات الطاقة للمركبة، يتم توصيل آلاف الخلايا على التوالي والتوازي لتوفير كثافة الطاقة والجهد اللازمين.

• الأنواع: أسطوانية (مثل 18650)، موشورية، أو كيسية (عبوة لينة).

• الوظيفة: تغليف المكونات، وتوفير الدعم الميكانيكي، وقد يشمل فتحات أمان (لإطلاق الغاز).

8. نظام إدارة البطارية (BMS)

نظام إدارة المباني في أنظمة الجهد العالي: يُعد نظام إدارة المباني بالغ الأهمية لتطبيقات الجهد العالي. على سبيل المثال، في بطارية عربة غولف ليثيوم أيون 72 فولت أو بطارية عربة غولف ليثيوم أيون 60 فولتيضمن نظام إدارة البطارية (BMS) أن تعمل كل خلية على حدة ضمن حدود آمنة، مع موازنة الشحنة لزيادة مدى السيارة وعمر البطارية إلى أقصى حد.

كيف يعملون معًا

إن هذه الحركة الفعالة للأيونات هي ما يُشغّل وسائل النقل الحديثة، بدءًا من الدقة المطلوبة في خلية بطارية سيارة ليثيوم أيون لأداء دورة الخدمة الشاقة اللازمة لبطارية عربة الجولف الليثيوم أيون 60 فولت.

أثناء الشحن، تنفصل أيونات الليثيوم عن الكاثود، وتتحرك عبر الإلكتروليت، ثم تدخل في الأنود (بينما تتدفق الإلكترونات خارجياً). أما أثناء التفريغ، فتنعكس العملية، مما يُولد تياراً كهربائياً.

التطورات والاتجاهات

• بطاريات الحالة الصلبة: استبدل الإلكتروليتات السائلة بموصلات صلبة من أجل السلامة وكثافة الطاقة.

• الأنودات السيليكونية: تزيد من السعة ولكنها تواجه مشاكل في التوسع.

• الكاثودات الخالية من الكوبالت: تقليل التكلفة والمخاوف الأخلاقية (مثل فوسفات الحديد الليثيوم).

ملاحظة السلامة

تتطلب الإلكتروليتات القابلة للاشتعال ومخاطر الهروب الحراري هندسة متينة. وتُعد الابتكارات مثل الفواصل المطلية بالسيراميك وأنظمة إدارة البطاريات المتقدمة بالغة الأهمية للسلامة.

تحدد الهندسة الدقيقة لهذه المكونات أداء البطارية وعمرها الافتراضي وسلامتها وتكلفتها - وهي عوامل رئيسية في التطبيقات بدءًا من الإلكترونيات الاستهلاكية وحتى المركبات الكهربائية وتخزين الطاقة في الشبكة.

ملخص سريع والأسئلة الشائعة

س: ما هو أفضل جهد كهربائي لبطارية عربة الجولف الليثيومية؟

ج: يعتمد ذلك على نوع المحرك. تستخدم معظم عربات الجولف الحديثة عالية السرعة بطارية ليثيوم أيون 72 فولت لعزم دوران أفضل، بينما تستخدم الطرازات القياسية عادةً بطارية ليثيوم أيون 60 فولت.

س: هل يمكنني استبدال خلايا الرصاص الحمضية بخلايا بطارية سيارة من نوع ليثيوم أيون؟

ج: نعم، توفر خلايا الليثيوم عمرًا أطول بثلاث مرات ووزنًا أقل بكثير، مما يجعلها الخيار الأفضل للمركبات الكهربائية الحديثة وعربات الجولف.
